液壓絞車機構與工作原理

一、液壓絞車簡介

液壓絞車廣泛應用于鉆井、港口、礦場、建筑工地等施工場合，用來起吊重物；也可用于道路清障救援車拖曳故障車以及工程安裝、油田鉆采等現場牽拉引重物之用。

二、液壓絞車機構與工作原理

1、結構

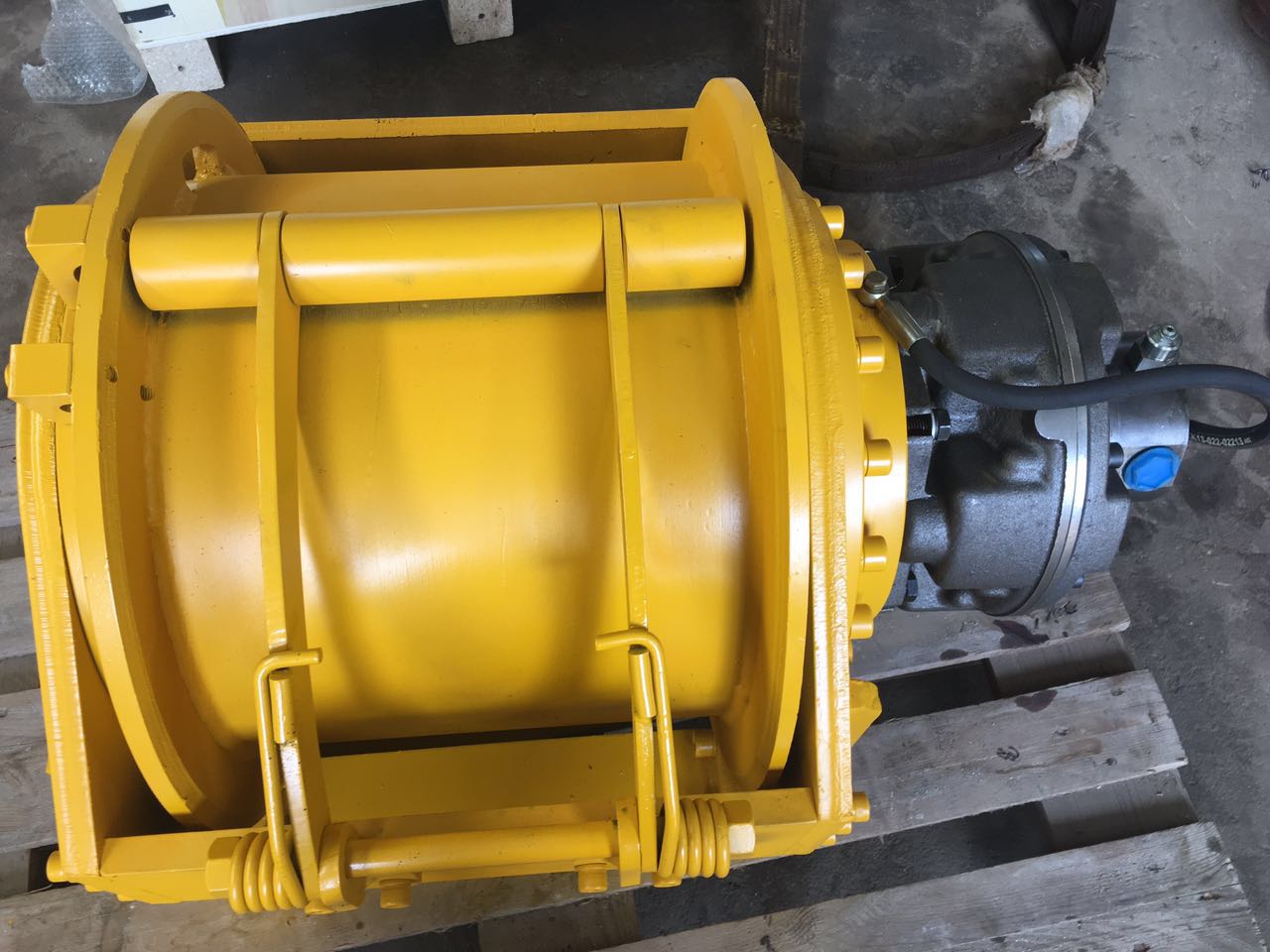

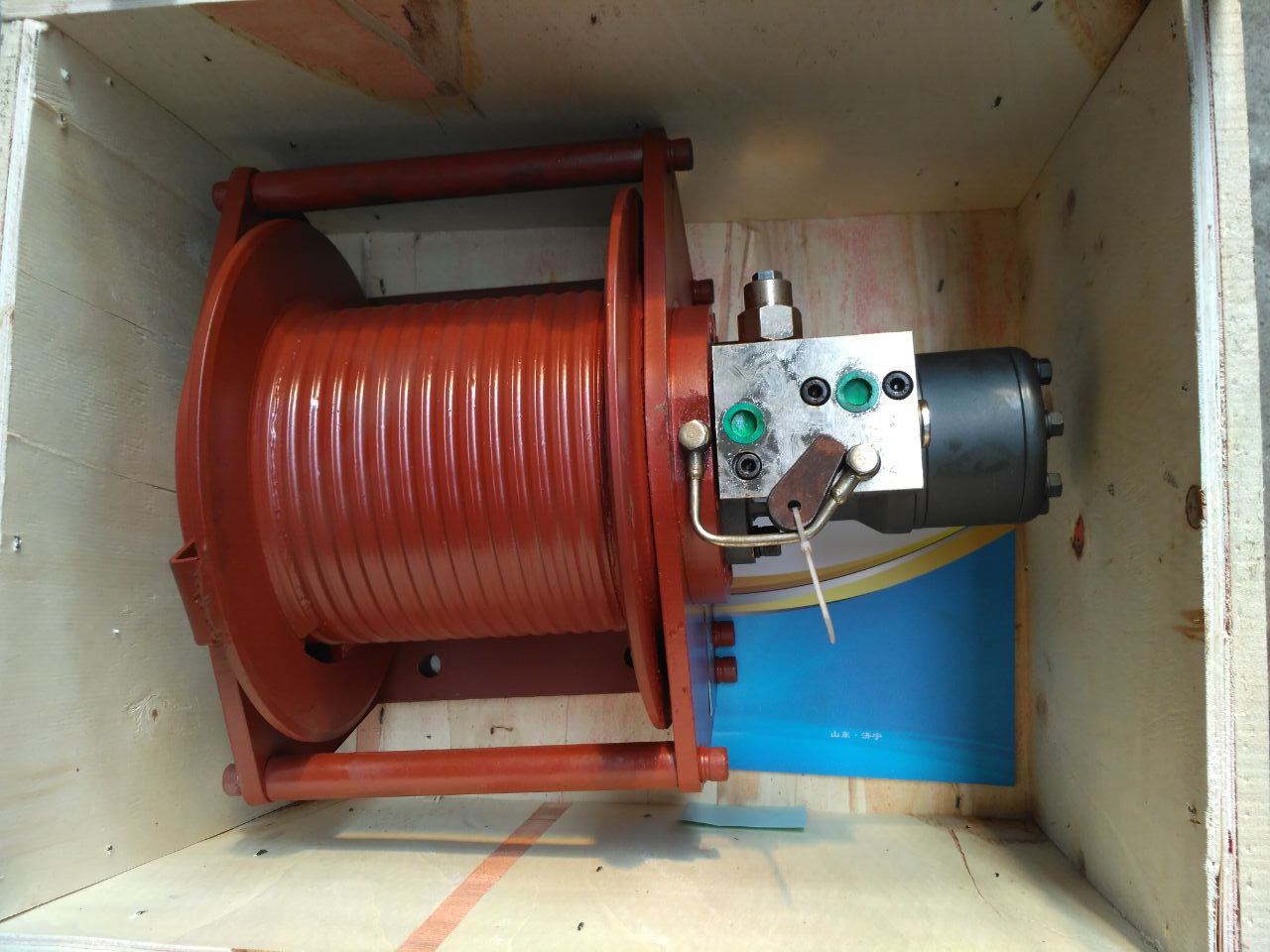

液壓絞車主要由平衡閥、液壓馬達、液控剎車、減速器、滾筒、側板、底板、軸 等組成。

2、絞車工作由兩個系統完成

（1）即支力系統：它控制重物的提升與下降速度；

(2)液控剎車系統：無油壓時能夠自動剎車，使重物可以停留在任意位置。

三、液壓絞車安裝和使用注意事項

1． 本絞車在主機上布置，一般為中置后牽引，如有其它布置方式，需改變壓繩器安裝方式，請訂貨時予以說明。

2． 安裝絞車于主機上，需用機械性能為10.9級（GB5782-86）以上強度螺栓固定，以保證足夠的強度。

3． 纏繞鋼絲繩時，將繩頭裝入絞盤卷筒壓繩塊內，然后擰緊螺釘，并處于收繩工況，人工纏繞4～5圈后，加載10～20kN力把鋼絲繩纏緊。

4． 鋼絲繩繞進和繞出必須保證卷筒中心線與鋼絲繩之間夾角不大于5°，以防亂繩和絞盤收力偏斜。

四、液壓絞車維護保養

1． 每半年或300次工作循環應加注減速器的鋰基油脂，保證良好潤滑。

2． 檢查絞盤各部位是否有漏油現象，若有漏油及時擰緊螺塞及更換密封件。

3． 檢查絞車制動器剎車是否牢靠穩定，若有遛繩打滑現象應及時維修。

4． 絞車安裝螺栓不應松動，經常檢查并給予擰緊。
